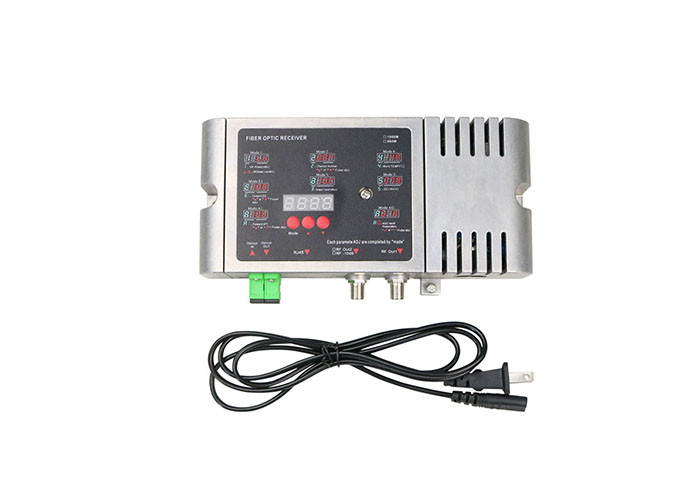

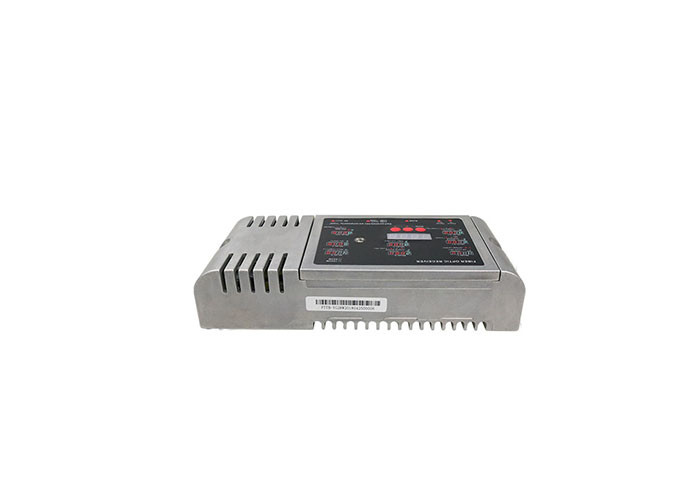

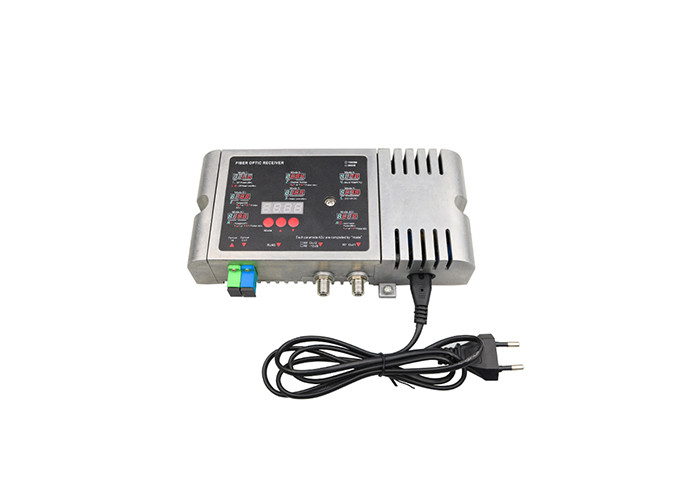

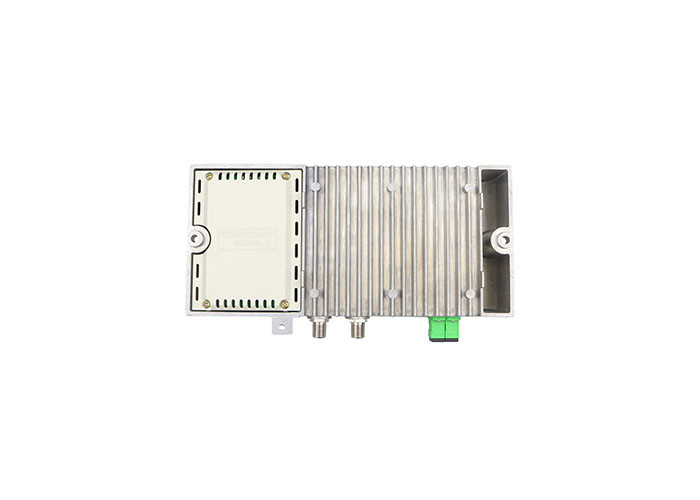

AGC 8V FTTB 1540nm CATVの光学ノード
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品名 | wdmを用いる二重出力光レシーバ活動的なFTTBノードを造ることへのAGC 8V FTTB信号 | CATVの働く波長 | 1540~1560 |
|---|---|---|---|
| パスの波長 | 1310,1490 | 入力光学 | -9 | +2dB |
| 出力インピーダンス | 75 | 光コネクタのタイプ | SC/APCまたはユーザーによって指定されて |
| 繊維のタイプ | 単一モード | 光学AGCの範囲 | （-調節可能な9dBm/-8dBm/-7dBm/-6dBm/-5dBm/-4dBm） | （+2dBm） |
| ハイライト | 1540nm CATVの光学ノード,AGC 8V CATVの光学ノード,1540nm繊維光学ノードcatv |
||
製品の説明
入れられた光学力およびCNRの関係のテーブル
wdmを用いる二重出力光レシーバ活動的なFTTBノードを造ることへのAGC 8V FTTB信号
記述
YG-ABN02シリーズ光レシーバは最も最近の1GHz FTTBの光レシーバである。光学力、高出力のレベルおよび低い電力の消費を受け取っていて広い範囲が。それはWDMを用いる高性能NGBネットワークを、造る理想的な装置である。
特徴
入力光学出力領域が-9~+2dBmである場合の、*Excellent光学AGCの制御技法
出力レベル、CTBおよびCSO基本的に変わらずに
1GHzに拡張される*Downlinkの働く頻度RFのアンプの部品は高性能低い電力の消費を採用する
GaAsの破片、112dBuvまでの高出力のレベル
*EQおよびATTは両方専門の電気制御回路を、する制御をより正確に、より便利な操作使用する
*Built-in国民の標準IIのクラスのネットワーク管理応答機、サポート リモート・ネットワーク管理（任意）
*Compactの構造、便利な取付けは、FTTB CATVネットワークの最初の選択装置である
*Built-inの高い信頼性の低い電力の消費の電源および選択可能な外部電源
主義の図表
IIクラスのネットワーク管理応答機を使って、FP204 （対面ディバイダー）出力ブロックの図表
指定
| 項目 | 単位 | 技術的な変数 | ||
| 光学変数 | ||||
| 入れられた光学力 | dBm | -9 | +2 | ||
| 光学リターン・ロス | dB | >45 | ||
| 波長 | nm | 1100 | 1600 | ||
| 光コネクタのタイプ | SC/APCまたはユーザーによって指定されて | |||
| 繊維のタイプ | 単一モード | |||
| リンク変数 | ||||
| C/N | dB | ≥ 51 | ノート1 | |
| C/CTB | dB | ≥ 60 | ||
| C/CSO | dB | ≥ 60 | ||
| RF変数 | ||||
| 周波数範囲 | MHz | 45 ~860/1003 | ||
| バンドの平坦 | dB | ±0.75 | ||
| （FZ110出力） | （FP204出力） | |||
| 定格出力のレベル | dBμV | ≥ 105 | ≥ 101 | |
| 最大出力のレベル | dBμV | ≥ 108 （- 9 | +2dBm光学力の受け入れ） | ≥ 104 （- 9 | +2dBm光学力の受け入れ） | |
| ≥ 112 （- 7 | +2dBm光学力の受け入れ） | ≥ 108 （- 7 | +2dBm光学力の受け入れ） | |||
| 出力リターン・ロス | dB | ≥16 | ||
| 出力インピーダンス | Ω | 75 | ||
| 光学AGCの範囲 | dBm | （-調節可能な9dBm/-8dBm/-7dBm/-6dBm/-5dBm/-4dBm） | （+2dBm） | ||
| 電気制御EQ範囲 | dB | 0~15 | ||
| 電気制御ATT範囲 | dBμV | 0~15 | ||
| 一般特性 | ||||
| 力の電圧 | V | :AC （150~265の）ボルト | D:DC 12V/1Aの外部電源 | |
| 実用温度 | ℃ | -40~60 | ||
| 消費 | VA | ≤ 8 | ||
| 次元 | mm | 208 （L）* 108 （W）* 47 （h） | ||
入れられた光学力およびCNRの関係のテーブル
発注情報
入れられた光コネクタ:SC/APCかFC/APC
RFの出力コネクターの数:2
女性RFのコネクター
インチのねじ（イギリス システム）またはメートル法
RFの出力レベル:または
1550nmフィルターが付いている1550nmフィルター無しまたは
WDMを用いるWDM無しまたは
--ONUのための出力光コネクタ:SC/UPCかFC/UPC
電源のコード:1つ（米国、ユーロ、CHNの標準、等）
包装
パッケージ材料:カートン
パッケージ情報:容積（L*W*H）:575*395*430mmの重量:18.50KG 20部分/カートン
