高い発電EYDFAのイッテルビウム9/125μMの光ファイバーのアンプ
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| CATVの港の波長範囲（λ1） | 1545~1565nm | PONの港の波長範囲（λ2） | 1260~1360nm&1480~1500nm&1575~1581nm&1610~1660nm |
|---|---|---|---|
| 入力パワー | -10~+10dBm | 出力電力 | 16~20dBm |
| 繊維のタイプ | コーニングSM 9/125μm | ポンプ レーザーのブランド | JDSU Lumentum |
| レーザーの冷却方法 | 熱電クーラー（技術） | EDFAの寿命 | ≥10年 |
| ハイライト | EYDFAの光ファイバーのアンプ,9/125μmの光ファイバーのアンプ,9/125μmイッテルビウムによって添加される繊維のアンプ |
||
製品の説明

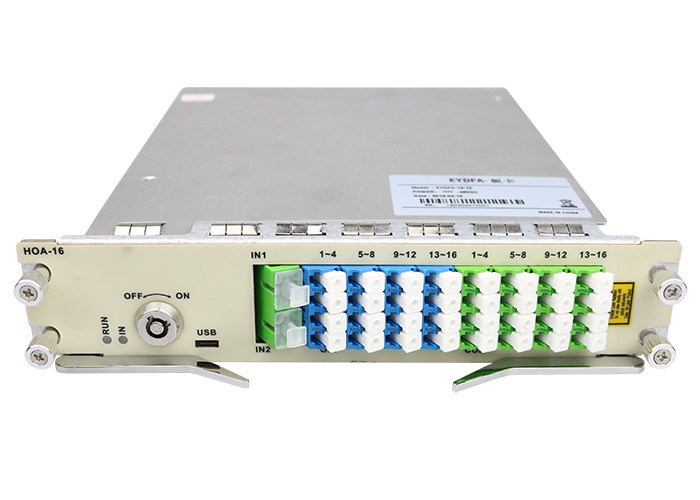

高い発電のイッテルビウムの光ファイバーのアンプ
PON WDMカードが付いている16の港EYDFA
記述
WHA5616 EYDFAは波長分割多重方式を実現するプラットホームで2つのスロットに取付けられている必要がある16のチャネルGPON/XGPON信号および16のチャネルCATVを結合できる。
システム機能の図表
指定
|
いいえ。 |
項目 |
Min. |
タイプ。 |
最高。 |
単位 |
|
|---|---|---|---|---|---|---|
| 1 | GPON/XGPON1/OTDR+CATV WDMの光学指定 | |||||
| 1.1 | CATVの港の波長範囲（λ1） | 1545- 1565 | nm | |||
| 1.2 | PONの港の波長範囲（λ2） | 1260 – 1360及び1480 – 1500 &1575 – 1581&1610 – 1660 | nm | |||
| 1.3 | 入力パワー | -10 | 0 | 10 | dBm | |
| 1.4 | 出力電力（16の港のためのあらゆる港） | 16 | 19 | 20 | dBm | |
| 1.5 | 出力電力均等性（出力ポートの間で） | ± 1 dB | dB | |||
| 1.6 | 出力電力安定性 | -0.5 | 0.5 | dB | ||
| 1.7 | NF （In=1dBm、λ=1550nm） | 5.5 | 6.0 | dB | ||
| 1.8 | ポンプ漏出@入出力港 | -30 | dBm | |||
| 1.9 | 分離@入出力港 | 30 | dB | |||
| 1.10 | PMD （分極モード分散） | 0.5 | ps | |||
| 1.11 | PDG （分極の依存した利益） | 0.5 | dB | |||
| 1.12 | RL （光学リターン・ロス） | 50 | dB | |||
| 1.13 | 挿入損失（IPの波長） @λ2 | 1 | dB | |||
| 1.14 | 指向性（R） P 「 | 50 | dB | |||
| 1.15 | 出力電力調節可能 | 出力電力5 dBを制御できる | ||||
| 2 | インターフェイス指定 | |||||
| 2.1 | 光コネクタ |
CATVの投入口:SC/APC GPONの投入口:LC/UPC COMの出力ポート:LC/APC |
||||
| 2.2 | 入力/outputの港の数 |
CATVの入力:1 GPONの入力:16 COMの出力:16 |
||||
| 3 | 作り付けWDMの指定 | |||||
| 3.1 | CATVの港の波長範囲（λ1） | 1545- 1565 | nm | |||
| 3.2 | PONの港の波長範囲（λ2） | 1260-1360及び1480-1500 &1575 – 1581及び1616 -1660 | nm | |||
| 3.3 | 挿入損失 | 通過帯域 | 0.8 | dB | ||
| 反射バンド | 0.6 | dB | ||||
| 3.4 | PDL （分極の依存した損失） | 0.1 | dB | |||
| 3.5 | PMD （分極モード分散） | 0.1 | Ps | |||
| 3.6 | 分離（Com→PON@λ1） | 15 | dB | |||
| 3.7 | 分離（Com→CATV@λ2） | 40 | dB | |||
| 3.8 | EDFAがあるときPON信号の通し窓は消える | 1577、1270 &1310,1490 &1625/1650 | nm | |||
| 3.9 | 力の許容 | 26 | dBm | |||
| 3.10 | 一定した出力 | @可変的な入力:-6 | +8 dBm | ||||
| 5 | 他の鍵情報 | |||||
| 5.1 | 繊維のタイプ | SM 9/125μm | ||||
| 5.2 | ポンプ レーザーのブランド | JDSU | ||||
| 5.3 | レーザーの冷却方法 | 熱電クーラー（技術） | ||||
| 5.4 | EDFAの寿命 | ≥10年 | ||||
注:
16枚の港EYDFAカードは完全サービスのプラットホームを使用し、2つのスロットを占める必要がある。
