質繊維のマスターのジャンパーは点検測定のためのテストアセンブリを参照する

商品の詳細

メッセージ

製品の説明

質繊維のマスターのジャンパーは/テストアセンブリを参照する

点検測定のため

記述

参照テストジャンパーはいろいろな組合せで提供される。コネクターはSC、FC、STおよびLCを含んでいる。ポリ塩化ビニール、OFNR、LSZHのジャケットおよびG.652DのG. 657A2繊維のタイプの3.0 mm、2.0 mm、1.6 mm、1.2mm、および900μm単信ケーブルは利用できる。

参照テストジャンパーは利用できる最も高級なフェルールが付いているSENKOのコネクターの部品を使用する。それらは参照と大量生産の測定のために使用される。

特徴

適用

実地にテストすることのためにOLS、OPM、VFL、OTDR、等と使用される参照のテストまたは保護ジャンパーとして
ケーブルアセンブリ大量生産の測定にbenchtop挿入/リターン・ロスのテスターと使用するマスターのジャンパーとして
主造る相互連結（キャンパスLAN）
配分は重大なセントラル・オフィスで接続する
重要なインターネットの電子機器（SFPモジュール、スイッチ、OLT、ONU、等）、ケーブル・テレビ光学機器（送信機、EDFA、ノード、等）、およびコミュニケーション戸棚内の繊維パッチ盤間の質リンク

指定

項目	変数
	低損失の単一モードのジャンパー
	UPC	APC
テスト波長	1310/1550nm
挿入損失	最高。≤0.10 dB （Ave。0.05dB）
リターン・ロス	≤55 dB	≤65 dB
繊維の中心の同心性	0.5μm
湾曲の半径	5~20mm
頂点のオフセット	30μm		35μm
操作の温度	-40 \| +80℃
保管温度	-40 \| +85℃
コネクターの端	SC/UPC、SC/APC、LC/UPC、LC/APC、FC/UPC、FC/APC、STU/PC、E2000/UPC、E2000/APC、MU、DIN、SMA、D4
ケーブルのジャケット	ポリ塩化ビニール、OFNR、LSZH
ケーブルの直径	3.0mm、2.0mm、1.6mm、1.2mm、0.9mm
繊維の計算	単信
繊維のタイプ	単一モード:G. 652D、G. 655、G. 657A2、等。
ケーブル長	0.5m、1m、2m、3m、5m
耐火性	IEC 60794-2-30
規格準拠	ROHS、IEC、GR-326

順序情報

コネクターの端A -コネクターの端B、

ケーブルのジャケット、ケーブルの直径、繊維の計算、繊維のタイプ、ケーブル長

例:

FC/UPC-FC/APC、

LSZH、2.0mmの単信、G.652D （SMF-28e）、3メートル

サンプル:

部分#	モデルいいえ。	記述

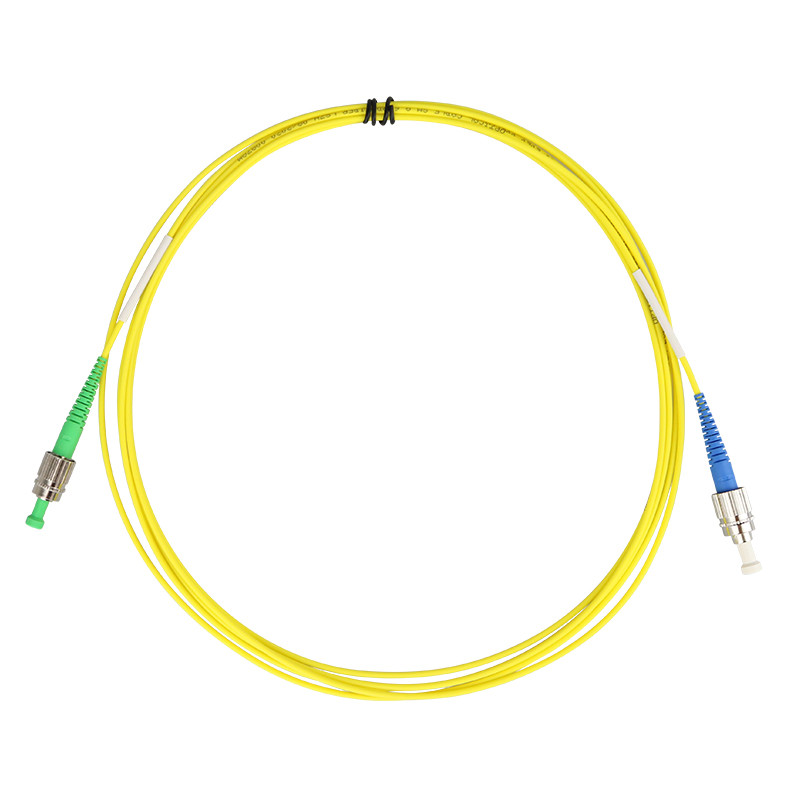

70749	RTJ-UFC-AFC-LT-001-S2-0300	質のマスターのジャンパーは/点検測定、FC/UPC-FC/APC、LSZH、2.0mmの単信、G.652D （SMF-28e）のためのテストジャンパーを、3メートル参照する
70756	RTJ-USC-AFC-LT-001-S2-0300	質のマスターのジャンパーは/点検測定、SC/UPC-FC/APC、LSZH、2.0mmの単信、G.652D （SMF-28e）のためのテストジャンパーを、3メートル参照する
