1625nm PONのサービス信号への1260nm -パス、1650nm OTDRテスト信号-は、1650nm OTDR FBGの反射器反映する
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品名 | 1650nm OTDR FBGの反射器 | 通過帯域（nm） | 1260~1360&1460~1600&1600~1625 |
|---|---|---|---|
| 反映しなさいバンド（nm）を | 1644.5~1655.5 | 挿入損失（dB） | ≤1.0 |
| リターン・ロス（dB） | ≥35 | 分極の依存した損失（dB） | ≤0.4 |
| TDL （dB） | ≤0.5 | さざ波（dB） | ≤0.6 |
| 最高に光学に力の渡すこと（dBm） | 27 | プラグの時間 | 500 |
| コネクターのタイプ | SC/APC、SC/UPC、LC/APC、LC/UPC | 実用温度（℃） | -20から+70 |
| 操作の湿気（%RH） | 5~93 |
製品の説明
波長部の多重交換装置

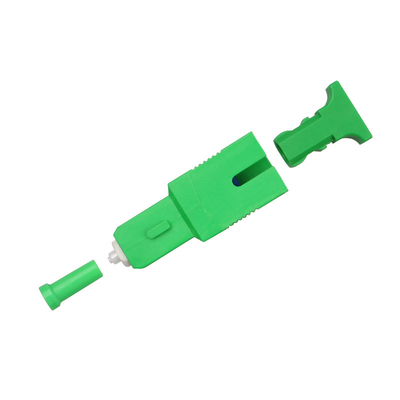

1650nm OTDR FBGの反射器
1625nm PONのサービス信号への1260nm -パス
1650nm OTDRテスト信号-反映しなさい

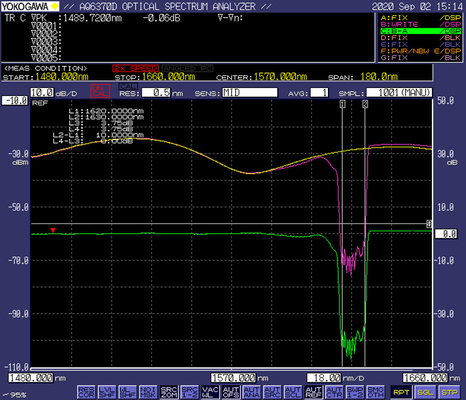

*Operationの機構1650nmの反射器
記述
OTDRの反射器は光学ライン ターミナル（OLT）側面にOTDRからのテスト信号を反映する受動の光学ネットワーク（PON）の光学ネットワークの単位（ONU）の側面にPONシステムの交通信号は少しだけ損失の反射器を通るが、ある。契約者の光学継続を点検するためにOTDRの感受性、および修理を高めるのを助けるのにOTDRの反射器が使用されている（反射器に高い反射の比率および安定した反射がある、従ってCOのOTDRは安定したピークを得ることができ反射のピークに基づいてPONネットワークのオプティカル リンクの損失を計算することは可能である）。反射器はあらゆる責任がある分界点に欠陥の境界を定めるために取付けることができる。
OTDRの反射器はFBGの技術にOTDRテスト信号を反映するために基づいている。広い帯域幅および低い挿入損失によって、FBGの反射器は妨害の交通なしでPONの終了で1645~1655nmで自身の本質的な反射の波長の高い反射率を作成して理想的である。
特徴
*繊維のBraggの格子（FBG）の技術
*交通波長の低い挿入の損失そして反射率
*テストの波長の高い反射力
* SC、LC、FC、またはMUのプラグ/ジャック、ピグテールのタイプは任意、取付けること容易である
*パッチ盤や装置インターフェイスのスペース節約の取付け
*例外的な信頼性および環境の安定性
* EPON、GEPON、GPON、10G-PON、NG-PON2と互換性がある
*二方向のタイプは任意である
適用
*スマートなODN
*妨害の交通なしでPONの終了で高い反射率を作成しなさい
*セントラル・オフィスからのテスト反射率
*それらまたは修理を加えた場合契約者の光学継続を点検しなさい
指定
| 項目 | 変数 | |||
| 波長範囲（nm） | 通過帯域 | 1260~1360&1460~1600&1600~1625 | ||
| バンドを反映しなさい | 1644.5~1655.5 | |||
| 等級 | P | U | ||
| 通過帯域（dB） | IL | dB、@1260~1360 | ≤1.4 | ≤1.0 |
| dB、@1460~1600 | ≤1.4 | ≤1.0 | ||
| dB、@1600~1625 | ≤3.4 | ≤1.5 | ||
| ORL | dB、@1260~1360 | ≥35 | ≥35 | |
| dB、@1460~1580 | ≥35 | ≥35 | ||
| dB、@1580~1620 | ≥30 | ≥30 | ||
| dB、@1620~1625 | ≥20 | ≥22 | ||
| 反映しなさいバンド（dB）を | ORL | dB、@1644.5~1655.5 | ≤1.0 | ≤1.0 |
| IL | dB、@1644.5~1655.5 | ≥21 | ≥21 | |
| PDL （dB） | ≤0.4 | |||
| TDL （dB） | ≤0.5 | |||
| さざ波（dB） | ≤0.6 | |||
| 最高に光学に力の渡すこと（dBm） | 27 | |||
| プラグの時間 | 500 | |||
| コネクターのタイプ | SC/APC、SC/UPC、LC/APC、LC/UPC | |||
| 実用温度（℃） | -20~+70 | |||
| 操作の湿気（%RH） | 5~93 | |||
| 保管温度（℃） | -20~+70 | |||
| 操作の湿気（%RH） | 5~93 | |||
注:
*IL （dB） = -10Log10の（（出力電力の/入力パワー）
** ORL （dB） = -10Log10 （反映された力/入力パワー）
反映バンドのリターン・ロスを測定する***は反射器の女性の側面から1650nmのライト注入されるべきで、BiDiのタイプのために、1650nmのライトは両側から注入することができる。
****は顧客の要求で他の指定作ることができる
パッケージ次元
順序情報
コネクターのタイプ、等級、
波長、方向パッケージのタイプ
例:
SC/APC、等級P、
単方向雄型アダプタのタイプに女性1625nm/Reflect-1650nmへのパス1260nm
OTDR FBGの反射器
*Note:カスタマイズされた反射波長（1625nm、1577nm、155nm、等）およびパッケージのタイプは（速いコネクターのタイプかピグテールのタイプ）利用できる。
ODNの計画の条件
2つのリンク間の長さの相違はよりより短いリンクの第2レベルの光学ディバイダーの大きくなければ1.5倍のならない割れた比率。これはOTDRテスト カーブの反射のでき事が重複しないように何れかの2つの反射器間の間隔が1.5 mより長いことを保障する。
L1間のL2、相違およびL2がより1.5 x N1大きくなければならないより*If L1はより少なくある。
適用シナリオ
、光ファイバーのキャリアは*プロジェクト工学の間に…反射器およびそれにより広範囲ODNの質受諾を実行する段階までに取付けを、点検するのに分野の助手を使用する。
* COエンジニアは受諾の結果を光ファイバーネットワークのプロジェクトのデータ ファイルを作成し、フォローアップ操作の間に速い欠陥の分界および位置を支えるファイルを維持するために確認し。
:第1レベル光学ディバイダーの出力ポート
B:第2レベルの光学ディバイダーの出力ポート
C:終端ポートかONUの港を落としなさい
ODNの受入試験の主要な流れ
1. 送り装置繊維を配置し、第1レベル光学ディバイダーを取付けなさい。
2. 反射器をポイントAに取付け、第1レベル光学ディバイダーの受入試験を行いなさい。
3. ポイントA.で反射器を取除きなさい。
4. 配分繊維を配置し、第2レベルの光学ディバイダーを取付けなさい。
5. 反射器をポイントBに取付け、第2レベルの光学ディバイダーの受入試験を行いなさい。
6. ポイントB.で反射器を取除きなさい。
7. 低下繊維および低下ターミナルを配置しなさい。
8. 反射器をポイントCに取付け、反射器の損失テストを行いなさい。
9. （任意）フォローアップ ライン テストのためのポイントCで反射器を保ちなさい。
