PER テスト機で異なるアプリケーションのためのPM ファイバーアライナメントを最適化

起源の場所	中国
ブランド名	YOGEL
証明	ISO9000
最小注文数量	1
価格	negotiate
パッケージの詳細	カートンボックス
支払条件	L/C,D/A,T/T,ウェスタンユニオン,マネーグラム
供給の能力	月あたり100枚

試供品およびクーポンのための私に連絡しなさい。

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

商品の詳細

測定範囲	0〜100%	挿入損失を最小限に抑える	<2.0dB
カリブレーションされた波長	1310/1490/1550/1625nm	電源	バッテリー
貯蔵温度	-10-50°C	ファイバーモデル	9/125um SM
材料	プラスチック	重さ	50g
動作温度	0〜40°C	波長	1260~1650nm
ディスプレイタイプ	LCD	光コネクタ	FC/PC

メッセージ

製品の説明

消滅比テスト

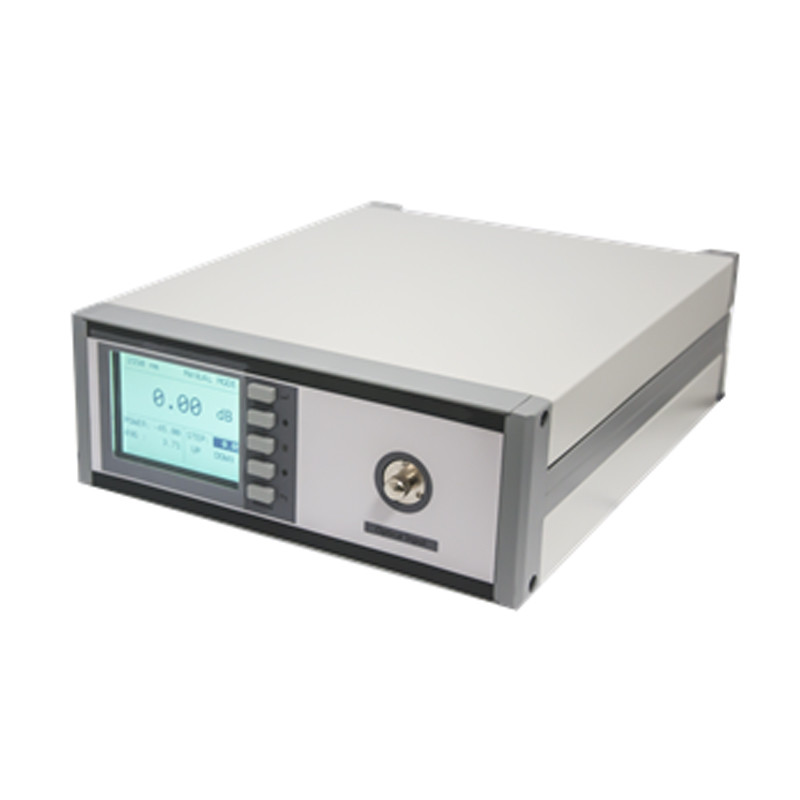

ベンチトップ装置は,回転型偏振器の方法を用いて,偏振維持ファイバー (PM) の偏振消亡比 (PER) を迅速かつ正確に測定する.異なる用途のためのPMファイバーのアライナメントを最適化することを容易にするレーザーダイオード用のPMピグテイルを製造し,PM繊維への線形偏光の結合効率を向上させ,PM繊維のためのスペイジングやPM繊維の融合スペイジングなど.

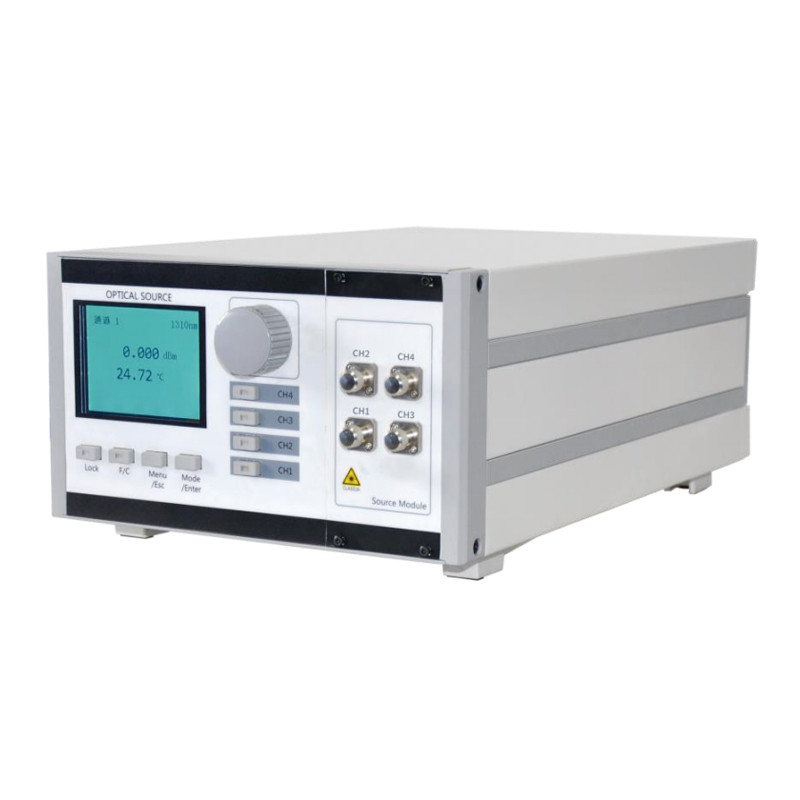

SLDおよびASEブロードバンド光源は,PMファイバーをアライナインするための光源として使用するのにより適しています.線性偏光光を発生させるため,光ファイバーの入力の前に偏光器を加えます.; 偏振器の伝送軸がベースプレートに垂直であることを推奨する.スプライスキーがPMファイバーのスロー軸に並べられ,スプライスキーが垂直方向にある場合PMファイバーのスロー軸に結合します. 信号は PMファイバーのスロー軸に結合します.

特徴:

絶滅率が高い
低挿入損失
高い安定性と信頼性

適用:

ファイバーレーザー
繊維増幅器
光ファイバーセンサー
光ファイバー通信
計測装置

アプリケーション1:レーザーダイオード用のPMピグテイルの製造レーザー光の一貫性性は,PER結果に誤ったコンポーネントをもたらす可能性があるため,ここで考慮する必要があります.だから絶滅率を最適化することに加えて半極化光の効果は,ERminの保守値とPMファイバーの最適な回転方向を決定するための手段としてストレスを適用することによって減少する必要があります..

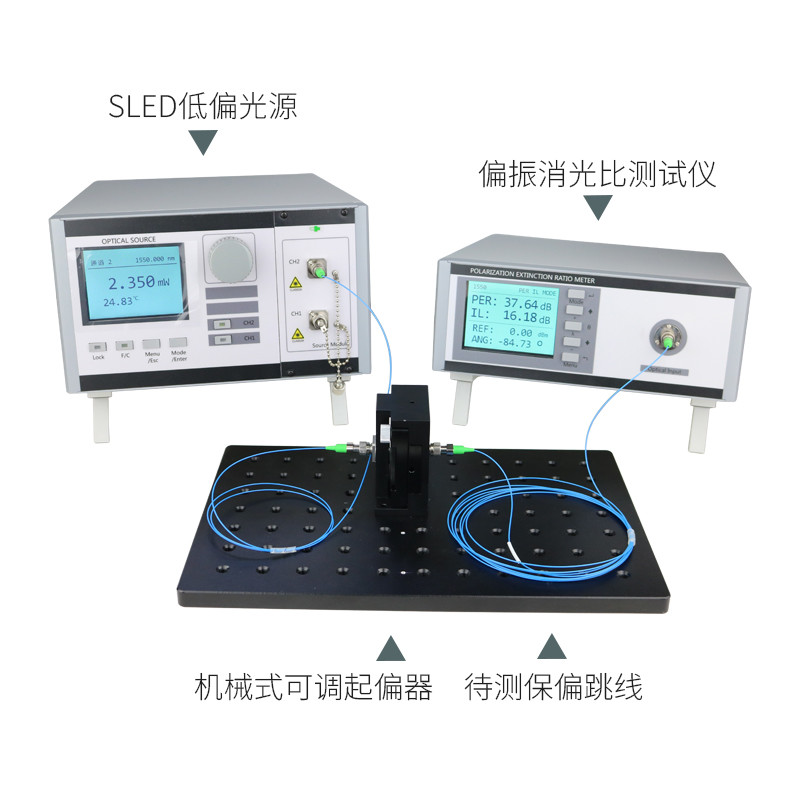

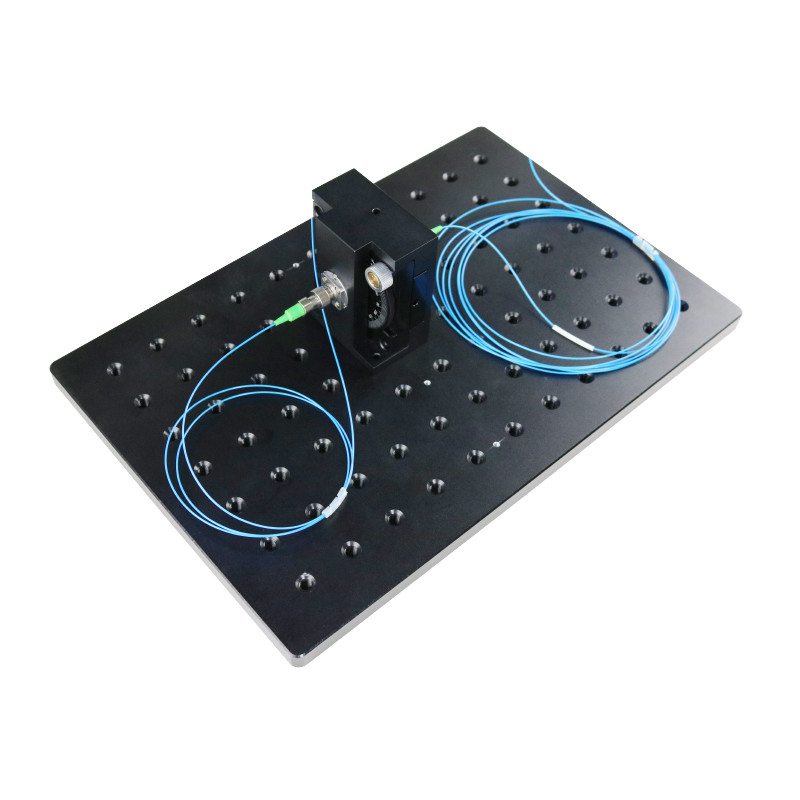

適用2:線偏光とPMファイバーパッチコードの調整ここでSLDまたはASE光源の使用が推奨され,調整手順は以下のとおりです.PMファイバーの出力コネクタを消滅比テストのファイバーアダプターに挿入2. FiberBench の入力を SLD 光源に,PM ファイバーの入力コネクタを FiberBench の出力に接続する.FiberBenchは偏振器で装備されていますしかし,結合光学は光源に依存しているので,ここに記載されていません.3緊急事態モードで実際のER値を表示します.4最大ER値が表示されるまでファイバーを回します.アライニングライン偏光光とPMファイバーパッチコードこのアプリケーションのためにSLDまたはASE光源を使用することが推奨されます調整手順は次のとおりです. 1. PMファイバーの出力コネクタを消滅比測試機のファイバーアダプターに挿入し,ユニットをオンします.SLD光源にFiberBenchの入力に接続するファイバーベンチには偏振器が搭載されていますが,結合光学は光源に依存します.リストに載っていないので.3緊急事態モードで実際のER値を表示します.4最大のER値が表示されるまでファイバを回します.
