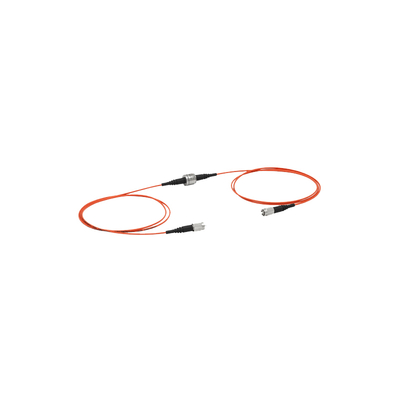

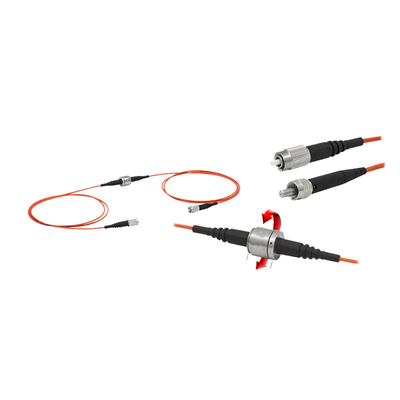

400nm2200nm マルチモード光ファイバー回転関節パッチコードFCPCコネクタ
商品の詳細
| 保証 | 1年 | 耐久性 | 高い |
|---|---|---|---|
| ファイバータイプ | φ200±5 | 繊維コネクタ ポーランドの | UPC/UPC |
| ファイバーコネクタタイプ | FC、SMA | チューブタイプ | 30.0mm (0.9mm,6.0mm オプション) |
| 挿入損失 | ≤0.3dB | 返品損失 | ≥35dB |
| 数値開口na | 0.39 | 波長カバレッジ（nm） | 400～2200 |
製品の説明
仕様

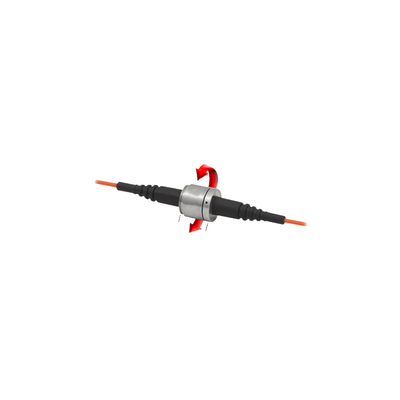

MMファイバーロータリージョイントジャンパーは、回転する光コネクタを必要とする実験のための完全なソリューションです。内蔵のロータリージョイントにより、回転部分に接続された光ケーブルは、他のケーブルを固定したまま自由に回転でき、実験中の損傷のリスクを大幅に軽減します。ロータリージョイントとジャンパーを別々に使用するソリューションと比較して、レンズフリー設計により、挿入損失を低減し、回転伝送の変動を最小限に抑えます。これらの精密に設計されたロータリージョイントは、スムーズな回転を実現する密閉型ベアリングを備えており、長寿命と動作中の低信号強度振動を保証します。ジャンパーは、0.39の開口数（NA）を持つφ200µmまたはφ400µmのファイバーコアを使用しています。各ユニットには、フェルール端への埃や異物の侵入を防ぐための2つの保護カバーが含まれています。
特徴
ヒンジ付きロータリージョイントは、ねじれによる光ファイバーの損傷を防ぎます
回転は非常にスムーズです
パラメータ
| プロジェクト | メトリック | ||
| モデル | RJPF2 | RJPF4 | RJPS4 |

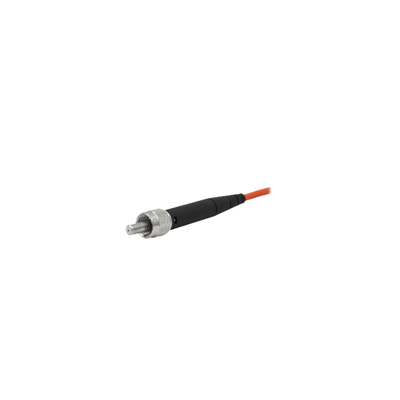

| コネクタの種類 | FC/PC | SMA | |
| ファイバー径（µm） | φ200±5 | φ400±8 | |
| クラッド径（µm） | φ225±5 | φ425±10 | |
| コーティング径（µm） | φ500±30 | φ730±30 | |
| ファイバーコアオフセット最大（µm） | 5 | 7 | |
| 短/長曲げ半径（mm） | 21/42 | 43/86 | |
| 開口数NA | 0.39 | ||
| 波長範囲（nm） | 400～2200 | ||
| テールファイバーの長さ | 各側1m | ||
| カプセル化サイズ（mm） | φ2 | ||
| 回転ヘッド挿入損失（dB） | 回転プロセス挿入損失変動（dB） | ||
| ±0.4（透過率±8％） | 起動トルク（N·m） | ||
| <0.01（代表値 <150µN·m） | 最大RPM（毎分）10000 | ||
| ライフサイクル（10億回転） | 2～4 | ||
| 動作温度（℃） | <50 | ||
| アプリケーション: | 建物間の相互接続（キャンパスLAN） | ||
光配線盤および終端ボックスのコネクタ端
通信クローゼットへの幹線
屋外クローゼットでの相互接続
中央オフィスODF / MDFでの配線接続
通信クローゼット内のファイバーパッチパネル
インターネット電子機器（SFPモジュール、スイッチ、OLT、ONUなど）、ケーブルテレビ光機器（送信機、EDFA、ノードなど）とファイバーパッチパネル間のリンク
