6×6 Square 2D FA MM 62.5/125um ファイバー配列 装甲管ファイバー配列
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| Wavelength (nm) | 200~1800 | 動作帯域幅 (nm) | ±15 |
|---|---|---|---|
| 挿入損失（DB） | ≤0.5 (タイプ0.4) | PDL （dB） | ≤0.05 |
| 処理能力 (mW) | ≤300 | 繰り返し可能性 (dB) | ≤±0.05 |
| Fiber type | Various single-mode/multi-mode, polarization-maintaining, and double-clad fibers are available. | NA | 0.12/0.22 |
| シングルファイバー減衰 | ¥1 dB/m | チャンネル出力 | ≥99% |
製品の説明

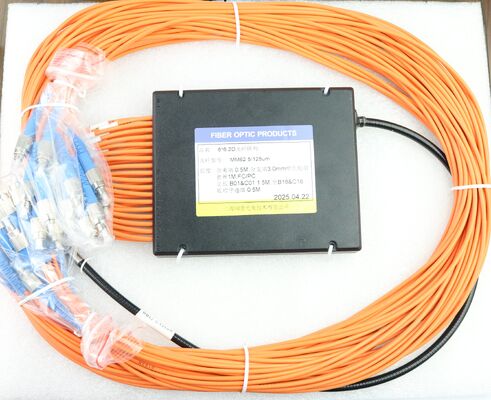

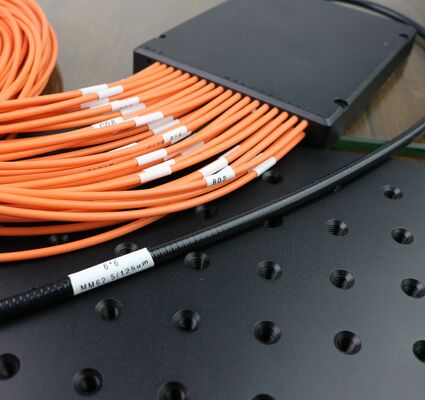

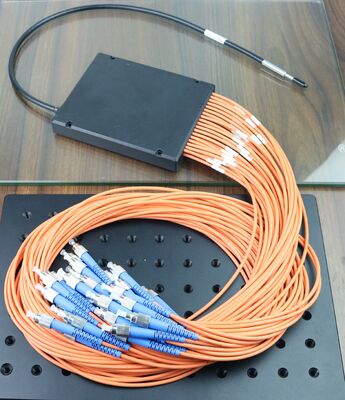

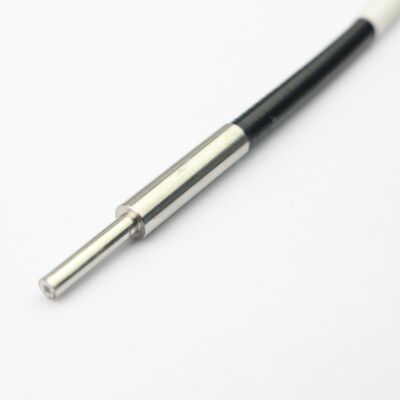

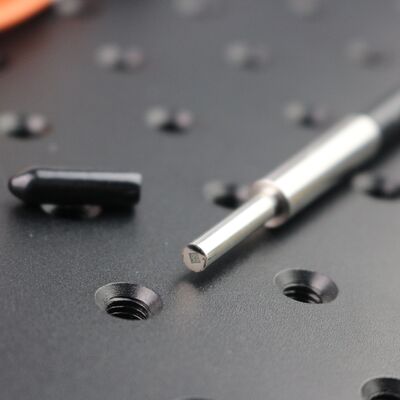

6x6 正方形 2D FA MM 62.5/125um ファイバーアレイ、装甲チューブ付き
6x6の二次元ファイバーアレイは、6列6行の構成で配置された36本のファイバーからなる高精度、多チャンネルの光学部品です。通常、シリコンベースのV溝またはフォトリソグラフィー技術を用いて製造され、光通信、センシング、レーザー加工用途において、正確なファイバー位置決め、結合、分割、および組み合わせを実現するために使用されます。その重要な特性には、コア間距離の精度、一貫性、および低クロストークが含まれます。
特徴:
*高精度位置決め：精密機械加工されたシリコン基板（ファイバー位置決め基板）を利用し、フォトリソグラフィーエッチングまたはV溝技術により、ミクロンレベルのファイバーアライメントを実現します。
*高い一貫性：シリコンベースの技術により、機械的切断による累積誤差を排除し、一貫したファイバー位置決めを保証します。
*低クロストーク：正確な間隔制御により、チャンネル間の光信号の分離を保証します。
*汎用性：ファイバーのアレイ結合、ラインからアレイへの変換（例：平面アレイからラインアレイへの変換）、および送受信機能を可能にします。
*カスタマイズ：コア間隔（ファイバー中心間の距離）は数十マイクロメートルから数ミリメートルまで、チャンネル数は多様なアプリケーション要件に合わせて調整できます。
アプリケーション:
*高速光モジュール：多チャンネルの電気光変換および光路結合のための光トランシーバーで使用されます。
*WDMシステム：波長分割多重（WDM/WSS）モジュールで、光信号の組み合わせと分割に適用されます。
*光ファイバーセンシング：高密度センサーアレイの構築。
*レーザーアレイ：複数のレーザービームの正確な位置決めと制御を可能にします。
仕様:
| 項目 |
指標 |
|
ソート方法 |
線形、正方形、円形、放物線、コンパクト、分散型、カスタマイズ可能 |
|
配置周期（μm） |
70 |
| ファイバー直径（μm） | 50 |
| ファイバータイプ |
さまざまなシングルモード/マルチモード、偏波保持、および二重クラッドファイバーが利用可能です。 |
|
サイクル偏差 （μm） |
±1 |
|
ファイバー位置偏差 （μm） |
±1 |
|
累積誤差 |
0 |
|
透過率 |
≥90% |
|
適用帯域幅 （nm） |
200~1800 |
|
開口数 （NA） |
0.12/0.22 |
